Systre crystallographic geometry file (.cgd) |
topcryst |
Vertices per primitive translational unit | 32 |
Edges per primitive translational unit | 96 |
Transitivity (vertex,edge) | (3,3) |
Vertex degrees | {6,9,4} |
Vertex coordination sequence | [(6, 24, 42, 120, 154, 342, 332, 652, 574, 1054), (9, 18, 63, 93, 231, 242, 492, 464, 855, 723), (4, 18, 40, 99, 160, 295, 356, 559, 634, 949)] |
Wells’ vertex symbol | [3^4.4^4.5^4.6^3, 3^6.4^6.5^6.6^9.7^6.8^3, 3^4.4^2] |
Systre key | (3, 1, 2, 0, 0, 0, 1, 3, 0, 0, 0, 1, 4, 0, 0, 0, 1, 5, 0, 0, 0, 1, 6, 0, 0, 0, 1, 7, 0, 0, 0, 1, 8, 0, 0, 0, 1, 9, 0, 0, 0, 1, 10, 0, 0, 0, 2, 3, 0, 0, 0, 2, 4, 0, 0, 0, 2, 11, 0, 0, 0, 3, 11, 0, 0, 0, 3, 12, 0, 0, 0, 3, 13, 0, 0, 0, 3, 14, 0, 0, 0, 4, 11, 0, 0, 0, 4, 15, 0, 0, 0, 4, 16, 0, 0, 0, 4, 17, 0, 0, 0, 5, 6, 0, 0, 0, 5, 9, 0, 0, 0, 5, 17, 1, 0, 0, 6, 14, 0, 0, 0, 6, 17, 1, 0, 0, 6, 18, 0, 0, 0, 6, 19, 0, 0, 0, 7, 8, 0, 0, 0, 7, 10, 0, 0, 0, 7, 14, 0, 1, 0, 8, 14, 0, 1, 0, 8, 17, 0, 0, 0, 8, 18, -1, 1, 0, 8, 20, 0, 0, 0, 9, 11, -1, 0, 1, 9, 15, 0, 0, 1, 9, 17, 1, 0, 0, 9, 21, 0, 0, 0, 10, 11, -1, 0, 1, 10, 12, -1, 1, 1, 10, 14, 0, 1, 0, 10, 22, 0, 0, 0, 11, 21, 1, 0, -1, 11, 22, 1, 0, -1, 11, 23, 0, 0, 0, 11, 24, 0, 0, 0, 12, 13, 0, 0, 0, 12, 22, 1, -1, -1, 12, 23, 0, 0, 0, 12, 24, 0, -1, 0, 12, 25, 0, 0, 0, 12, 26, 0, 0, 0, 12, 27, 0, 0, 0, 13, 14, 0, 0, 0, 13, 27, 0, 0, 0, 14, 19, 0, 0, 0, 14, 25, -1, 0, 1, 14, 27, 0, 0, 0, 15, 16, 0, 0, 0, 15, 21, 0, 0, -1, 15, 23, -1, 0, 0, 15, 24, 0, 0, 0, 15, 28, 0, 0, 0, 15, 29, 0, 0, 0, 15, 30, 0, 0, 0, 16, 17, 0, 0, 0, 16, 30, 0, 0, 0, 17, 20, 0, 0, 0, 17, 28, -1, 0, 1, 17, 30, 0, 0, 0, 18, 19, 0, 0, 0, 18, 20, 1, -1, 0, 18, 25, -1, 0, 1, 18, 27, 1, 0, 0, 18, 28, 0, -1, 1, 18, 30, 1, 0, 0, 18, 31, 0, 0, 0, 19, 25, -1, 0, 1, 20, 28, -1, 0, 1, 21, 23, -1, 0, 1, 22, 24, -1, 0, 1, 23, 26, 0, 0, 0, 23, 32, 0, 0, 0, 24, 29, 0, 0, 0, 24, 32, -1, 1, 0, 25, 26, 0, 0, 0, 25, 32, 0, 0, 0, 26, 32, 0, 0, 0, 27, 31, -1, 0, 0, 27, 32, -1, 0, 0, 28, 29, 0, 0, 0, 28, 32, -1, 1, 0, 29, 32, -1, 1, 0, 30, 31, -1, 0, 0, 30, 32, -1, 0, 0, 31, 32, 0, 0, 0) |
Spacegroup: Pm-3m
Parameters:
a | b | c | alpha | beta | gamma |
---|---|---|---|---|---|
3.435 | 3.435 | 3.435 | 90.0 | 90.0 | 90.0 |
Vertex positions:
X-pos | Y-pos | Z-pos |
---|---|---|
0 | 0.2381 | 0.5 |
0.2619 | 0.2619 | 0.2619 |
0.19048 | 0.19048 | 0.5 |
Edge end points:
Spacegroup: Pm-3m
Parameters:
a | b | c | alpha | beta | gamma |
---|---|---|---|---|---|
2.76835 | 2.76835 | 2.76835 | 90.0 | 90.0 | 90.0 |
Vertex positions:
X-pos | Y-pos | Z-pos |
---|---|---|
0 | 0.21205 | 0.5 |
0.19821 | 0.19821 | 0.19821 |
0.33837 | 0.33837 | 0.5 |
Edge end points:

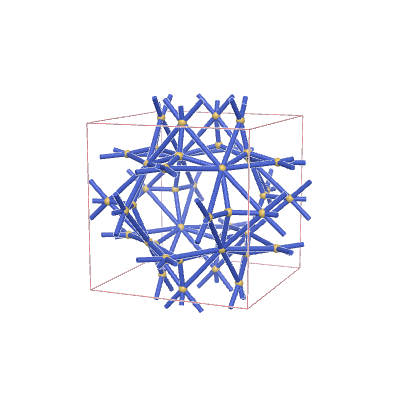

Image | h-net name | Orbifold symbol | Transitivity (Vert,Edge,Face) | Vertex Degree | 2D Vertex Symbol |
---|---|---|---|---|---|
![]() |
hqc880 | *2223 | (3,3,2) | {6,9,4} | {4.3.3.4.3.3}{4.3.3.4.3.3.4.3.3}... |
